液壓支架立柱千斤頂 ，立柱 支撐在底座和頂梁或掩護梁之間調節支架 高度并承載的液壓缸，要求有較高的抗壓抗彎強度和 密封性能。常見為雙作用式，有全液壓和液壓加機械調 整兩種伸縮方式。按液壓伸縮級的數量可分為單伸縮 和雙（多）伸縮式，后者伸縮量大，調整方便，但結構 較復雜。機械調整多采用卡環加長桿 式，使用雖不如全液壓的方便，但結構 簡單，維護容易。立柱主要由缸體、活 柱、導向套和密封件等組成，常用缸徑 φ140～φ320，工作壓力30～50MPa。缸 體采用強度高、延伸性好的無縫鋼管 制成。進液方式多用結構簡單的外進 液式，進回液口位于缸體上，必要時也用內進液式，其進回液接頭位于活柱 頭部。立柱上下端多用球面連接，可減 少偏載且便于轉動和拆裝。

液壓支架立柱支撐在底座和頂梁或掩護梁之間調節支架高度并承載頂板壓力,要求有較高的抗壓抗彎強度和密封性能.常見為雙作用式,有全液壓和液壓加機械調整兩種伸縮方式.按液壓伸縮級的數量可分為單伸縮和雙伸縮式,后者伸縮量大,調整方便,但結構較復雜.機械調整多采用卡環加長桿式,使用雖不如全液壓的方便,但結構簡單,維護容易.立柱主要由缸體,活柱,導向套和密封件等組成.缸體采用強度高,延伸性好的無縫鋼管制成.進液方式多用結構簡單的外進液式,進回液口位于缸體上,必要時也用內進液式,其進回液接頭位于活柱頭部.立柱上下端多用球面連接,可減少偏載且便于轉動和拆裝.

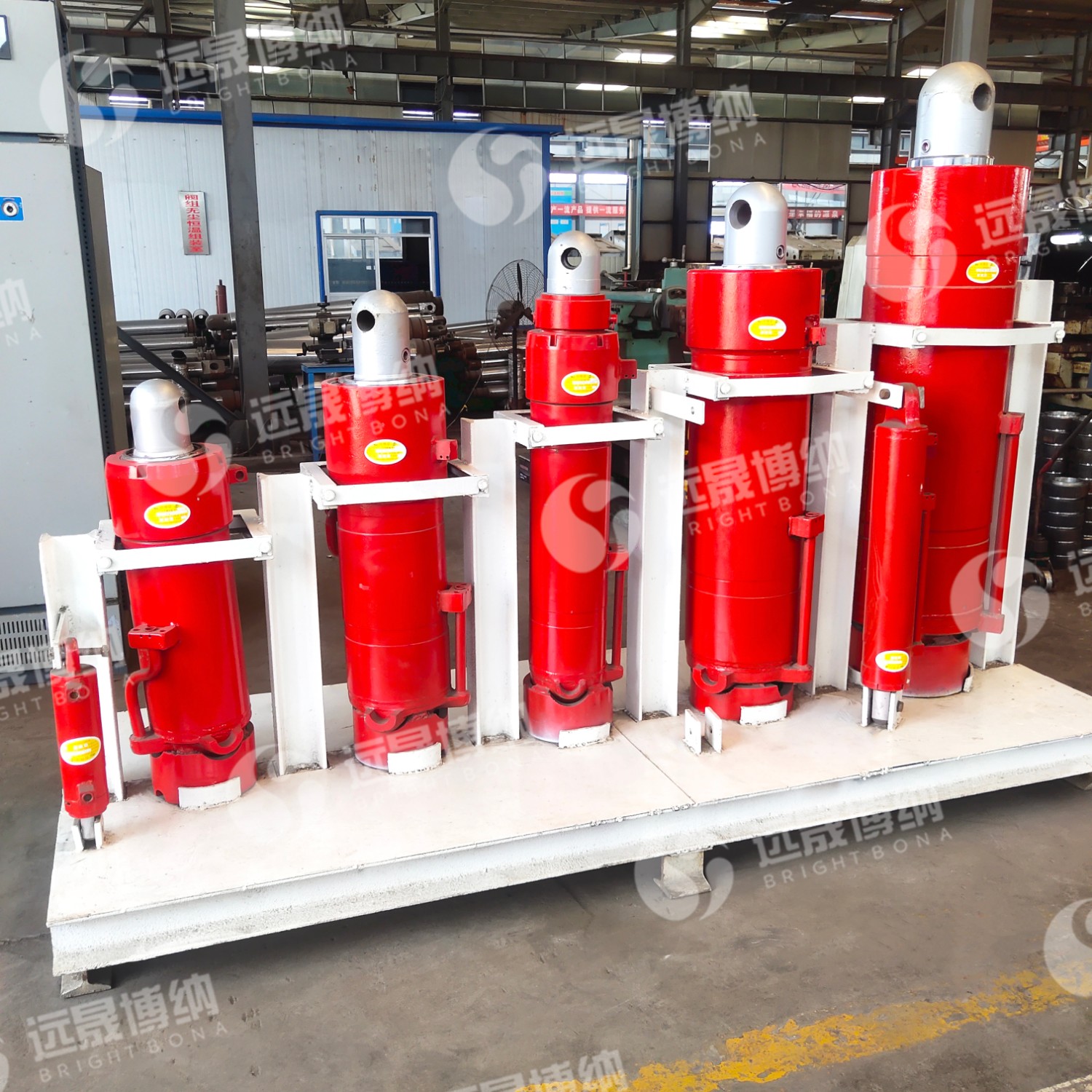

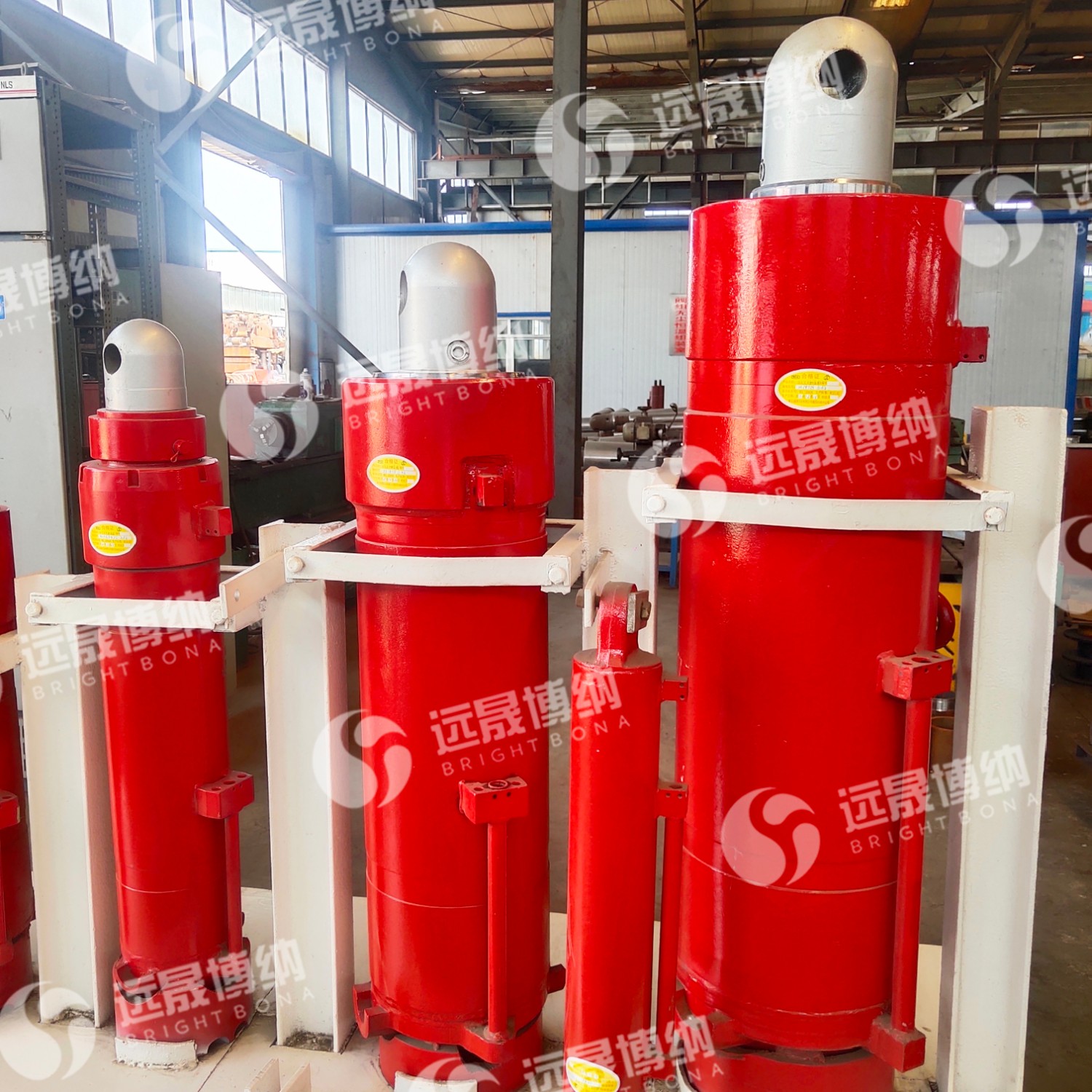

立柱：立柱是雙作用液壓缸，又分為雙伸縮立柱、單伸縮立柱和機械加長桿立柱。它是液壓支架的主要承載頂板壓力的部件之一。

 雙伸縮雙作用立柱（調高范圍大，屬于全二級液壓無級調高，操作方便靈活，結構復雜，加工要求高，成本比較高。多用于薄煤層和大高采）

單伸縮雙作用立柱（結構簡單、可靠，屬于無級液壓調高，調整方便，但是調整范圍小，多用在小型放頂煤支架上。）

單伸縮雙作用帶機械加長桿立柱（ 結構簡單，調高范圍大，有液壓無級和機械加長桿兩種調高方式，經常采用液壓無級調整高度。）

液壓支架雙伸縮立柱的組成部分及結構

雙伸縮立柱由外缸、中缸、活柱、大導向套、小導向套、底閥及密封件、連接件組成。

外缸的結構和作用與單伸縮立柱的缸體基本相同。中缸由中缸底（也叫柱塞，它即是缸底也是活塞。）和中缸體焊接而成，其即是一級缸的活柱，又是二級缸的缸體。其可在外缸中上下運動，為液壓缸中的主要傳力部件。其缸底部裝有活塞導向環、活塞密封形成與外缸的密封和導向。中缸內部裝有底閥，以控制活柱的升降。中缸的外表面為先鍍錫青銅（或乳白鉻）再鍍硬鉻的雙層復合鍍層，以防止磨損和銹蝕。其上部通過導向套與外缸相連，形成密封和導向?；钪挥谥懈變?nèi)，可在中缸內上下運動，為液壓缸的主要傳力部件。其結構、作用與單伸縮立柱的活柱相同，其柱頭部加工有進液孔，該進液孔通過活柱中心深孔與二級缸的環形腔相通。

液壓支架雙伸縮立柱的結構：

液壓支架雙伸縮立柱的主要部件有外缸、中缸和活柱。

1.外缸

外缸由一個與缸底焊接在一起的缸筒組成。在其上端裝有一個導向套，用于同時對中缸進行起升限制和引導，以及對密封元件的支撐。

⒉中缸

中缸由一個與柱塞焊接或旋入在一起的缸筒組成。在柱塞底部設有可打開的單向閥即底閥，用來分割兩個壓力室。 通過內置動態活塞密封，將外徑上的大活塞室和環形室分隔開。在其上端又有一個旋入或集成的導向套。用于同時對活柱進行起升限制和引導，以及對外密封元件的支撐。

⒊活柱

活柱底端有一個集成或旋入柱塞，其配有導向環和外置動態活塞密封，將活柱柱塞腔和環形腔分隔開

液壓支架單雙伸縮立柱主要用于各種不同的采煤工作面。它可與金屬鉸接頂梁配合,也可單獨作點柱，用以滿足不同煤層。如果采用一定的安全措施,使用范圍可擴大到傾角25°~35°的傾斜回采工作面,保證了足夠的支護強度,從而提高了回采率,降低了采煤成本,降低了工人的勞動強度,提高了自動化,保證了工人的安全生產。

液壓支架單伸縮立柱主要是承受頂板載荷的，它是支架的主要液壓支撐部件，承受初撐力和增阻壓力，并且傳遞釋放頂板壓力。而雙伸縮立柱可以調高范圍大，使用方便，但其結構復雜，加工精度高，成本高。單伸縮立柱成本低，可靠性高，不僅具有較高的調高范圍，而且具有成本低，可靠性高等優點，但使用時不如單伸縮立柱方便。

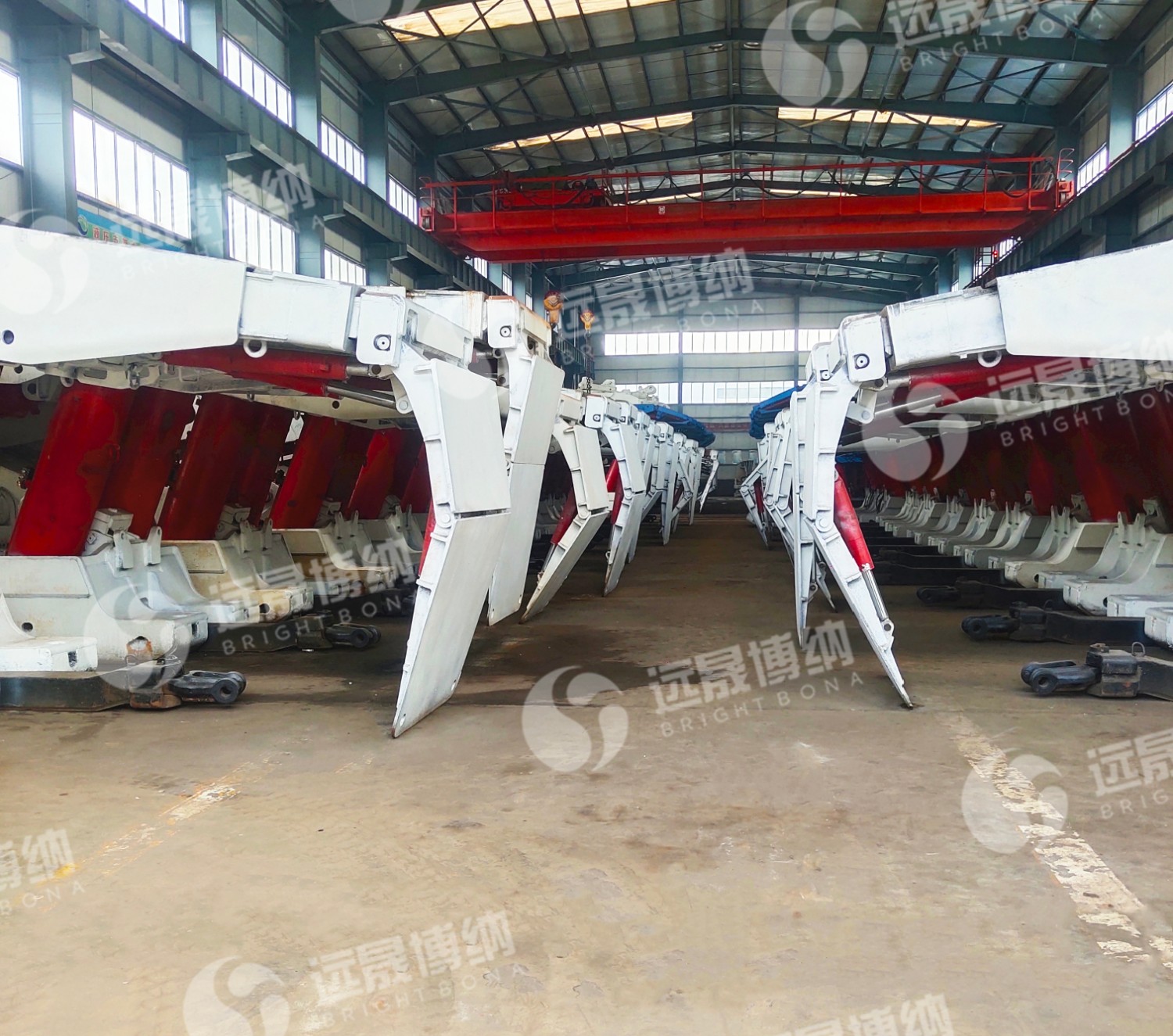

1、頂梁    作用：支撐頂板；切頂

2、掩護 梁 作用：支撐頂板；切頂；維持一定的工作空間；架間密封；擋矸掩護性能好。

3、連桿 承受從掩護梁傳遞來的冒落矸石的載荷和頂板水平移動引起的載荷。

4、側護板 作用：消除相鄰支架的架間間隙，防止冒落矸石進入支護空間；作為支架移架過程中的導向板；防止支架降落后傾倒；調整支架的間距。

5、底座

6、護幫裝置    防止煤壁片幫或在片幫時起到遮蔽擋板的作用。

7、立柱，千斤頂

8、控制閥、液控單向閥、安全閥
